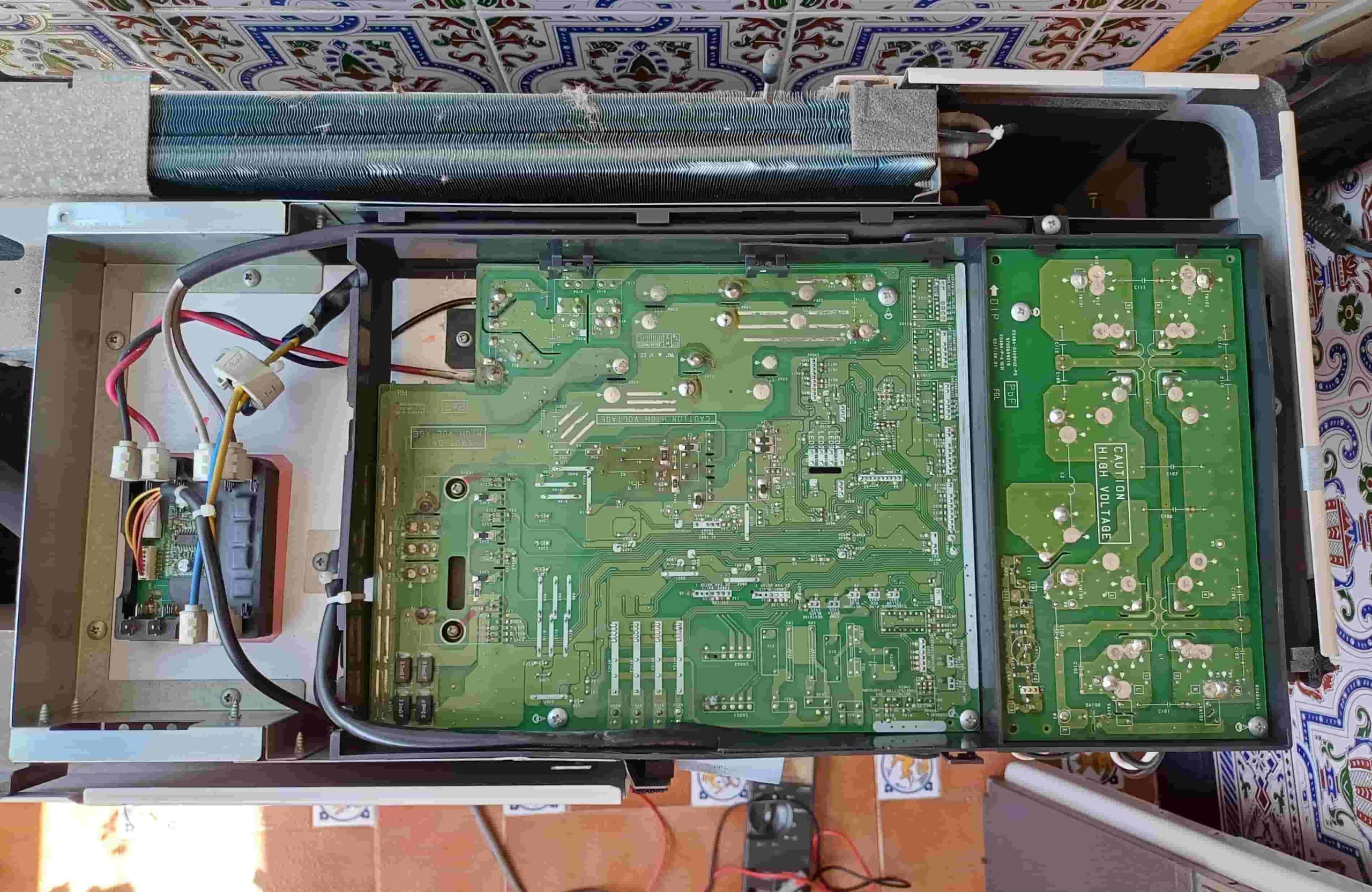

01/06/2024. El diferencial del cuadro general de mis padres saltaba y se quedaba la casa sin luz. Averiguando era en el circuito del cuadro 2x20A que alimenta al aire acondicionado de la casa el Split 3×1 de la marca General modelo de Split ASHA14LACM y de la máquina exterior AOHA24LAT3. Cuando abrí la máquina desconecté el módulo de filtros activos de factor de potencia el SACT32010F1 siguiendo los pasos del tutorial https://www.youtube.com/watch?v=e7Tbs6Rw83E&t=12s para hacer el puente para que alimentará los condensadores de la placa principal K04AW-0602HUE-C1, pero seguía saltando el diferencial de la casa. Averiguando iba desconectando las bobinas de las válvulas de expansión y al quitarlo del conector CN27 ya no saltaba el diferencial. Era en este caso la bobina en corto KG-9R. Mande un correo a un suministro contándole cual era la máquina y la bobina KG-9R y me dijo que el equivalente a esa bobina con el conector rojo es la KG-156R (75 €). https://www.topes.net/tienda/bobina-valvula-expansion/ Cuando llego la bobina hice las mediciones entre las bobinas media entre 48,2 Ω y 98 Ω, no estando ninguna en corto como en la bobina KG-9R.

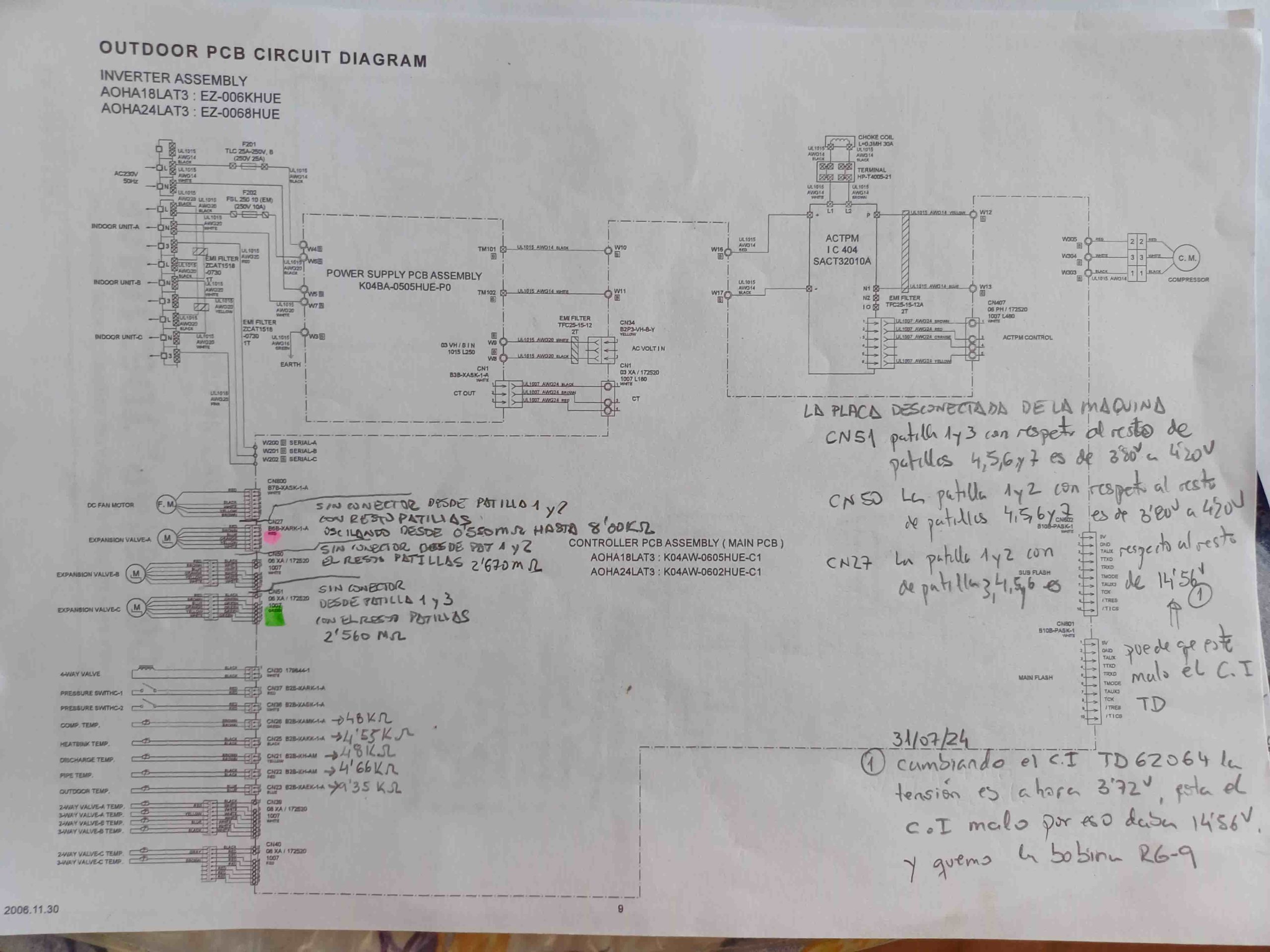

Cuando coloque la bobina KG-156R de la válvula de expansión A en la máquina ya no saltaba el diferencial del cuadro, pero observaba que la bobina se calentaba bastante o ardiendo. Comprobé las tensiones y ohmios tanto del conector CN50 (Válvula expansión B), y CN51(Válvula expansión C) para compararlo con el conector CN27 (Válvula expansión A), y el conector estaba en todas sus patillas en 14,56 V, sin embargo, el resto de las bobinas B y C en 3,80 V a 4,20 V, también midiendo en impedancia eran distintas las medidas. Nota: Las tensiones de salida de la fuente de alimentación estaban correctas +5 V, +12 V, y + 15 V.

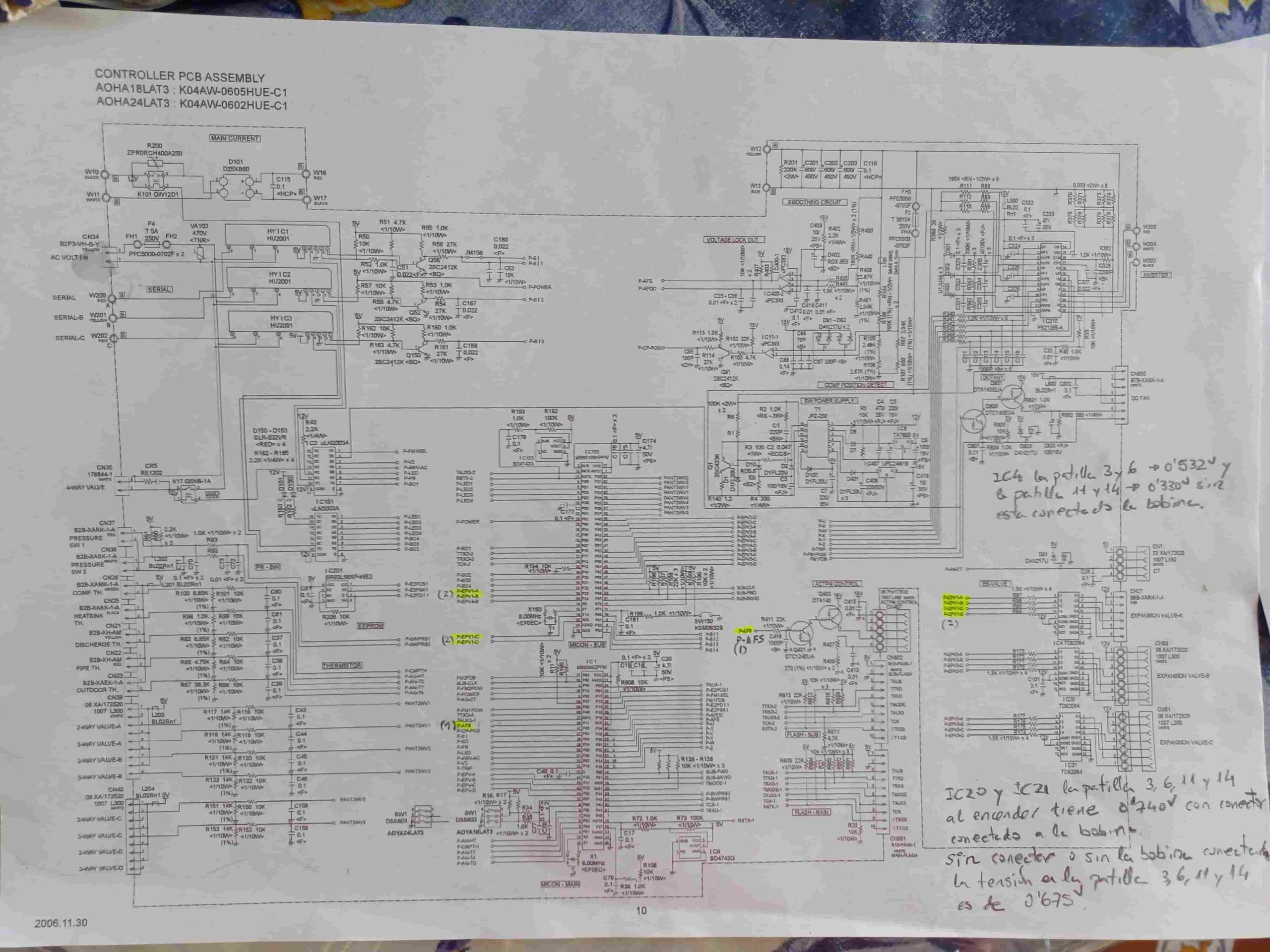

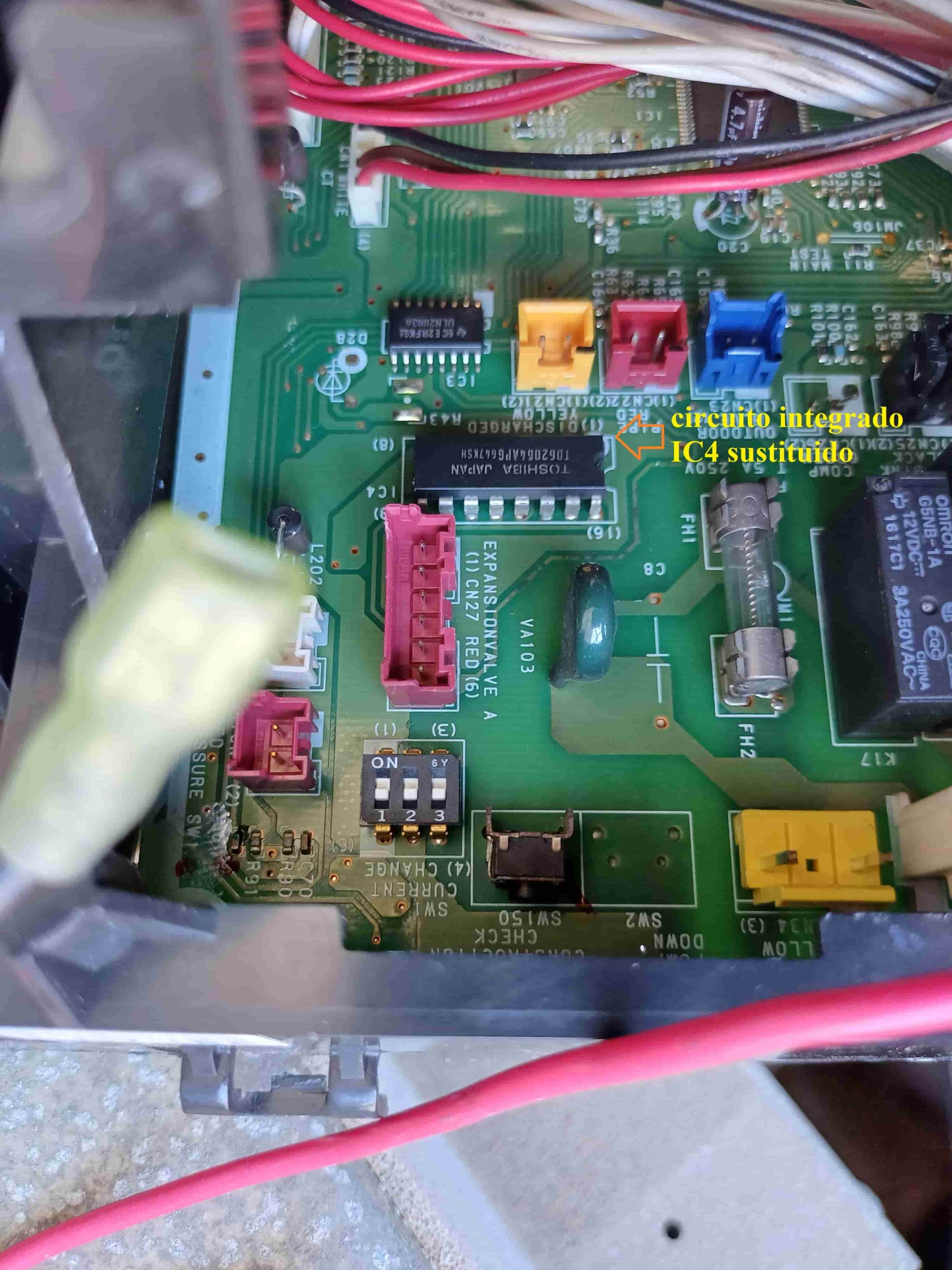

En este caso deduje que pudiera estar averiado el circuito integrado IC4 que según plano es el TD62064 y en la placa estaba colocado en TD62064APG que la salida de corriente es de 1,5 A máxima y el que me llego de Aliexpress era el TD62064AP que son de las mismas prestaciones según la ficha técnica. Este es un controlador Darligton de lata corriente de 4 canales. Cuando lo soldé en la placa principal ya estaba funcionado haciendo el chequeo en cada una de las válvulas de expansión A, B, y C, pero ahora hacia este fallo; [En el Split parpadea el led rojo de OPERATION 3 veces y luego solo el led TIMER verde 5 veces].

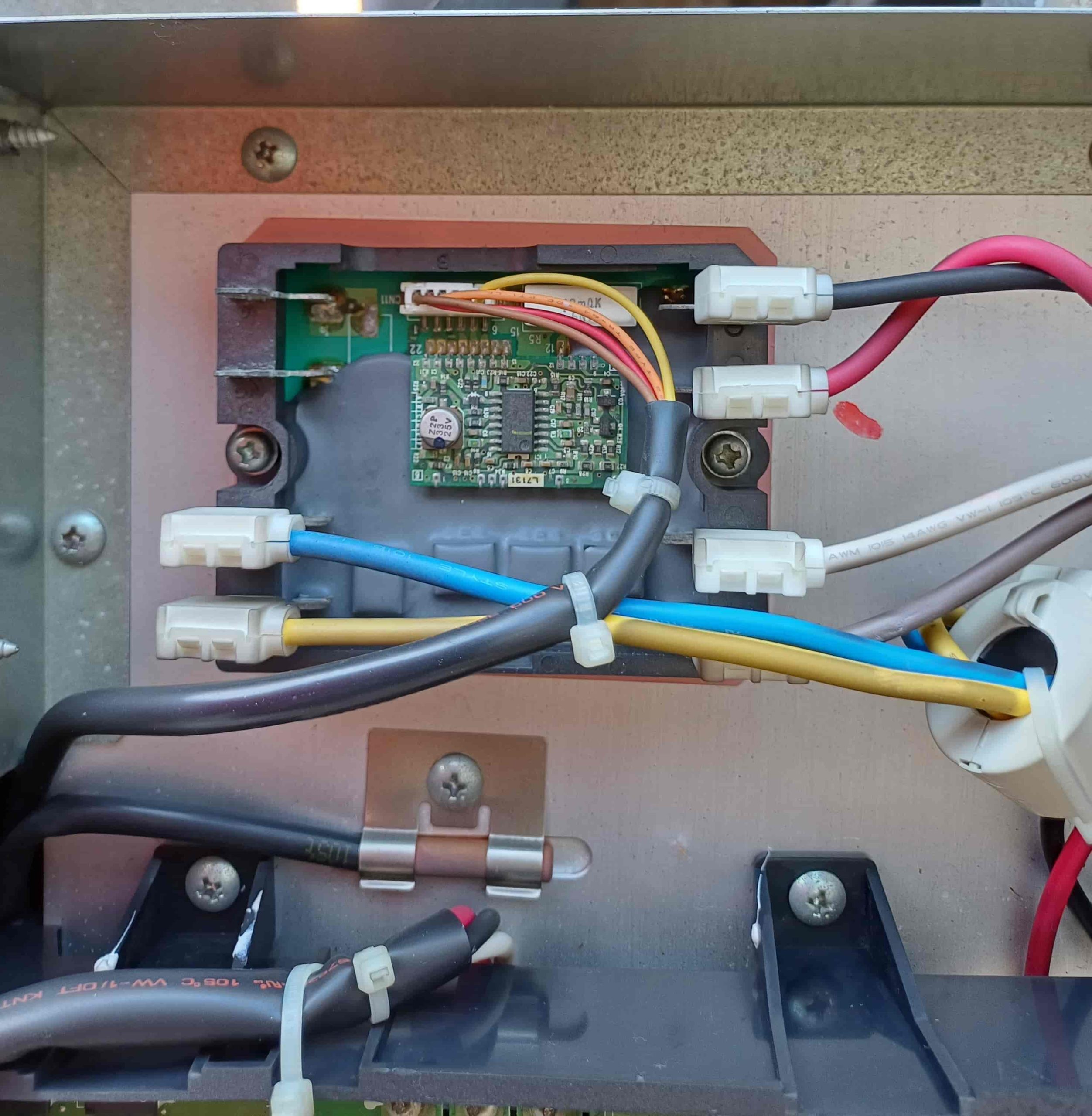

Como hacia este fallo pensé que pudiera ser del módulo de filtros activos de factor de potencia el SACT32010F1 que, aunque en el video se puede puentear para que funcione la placa, lo mismo como tenía una conexión de control pudiera que fuera por eso. Lo compre y me costó 35,62 €.

Cuando lo instale hacia mismo no funcionaba la máquina, entonces con el diagnóstico de errores me daba
– Sensor de temperatura válvula A
– Sensor de temperatura del compresor.

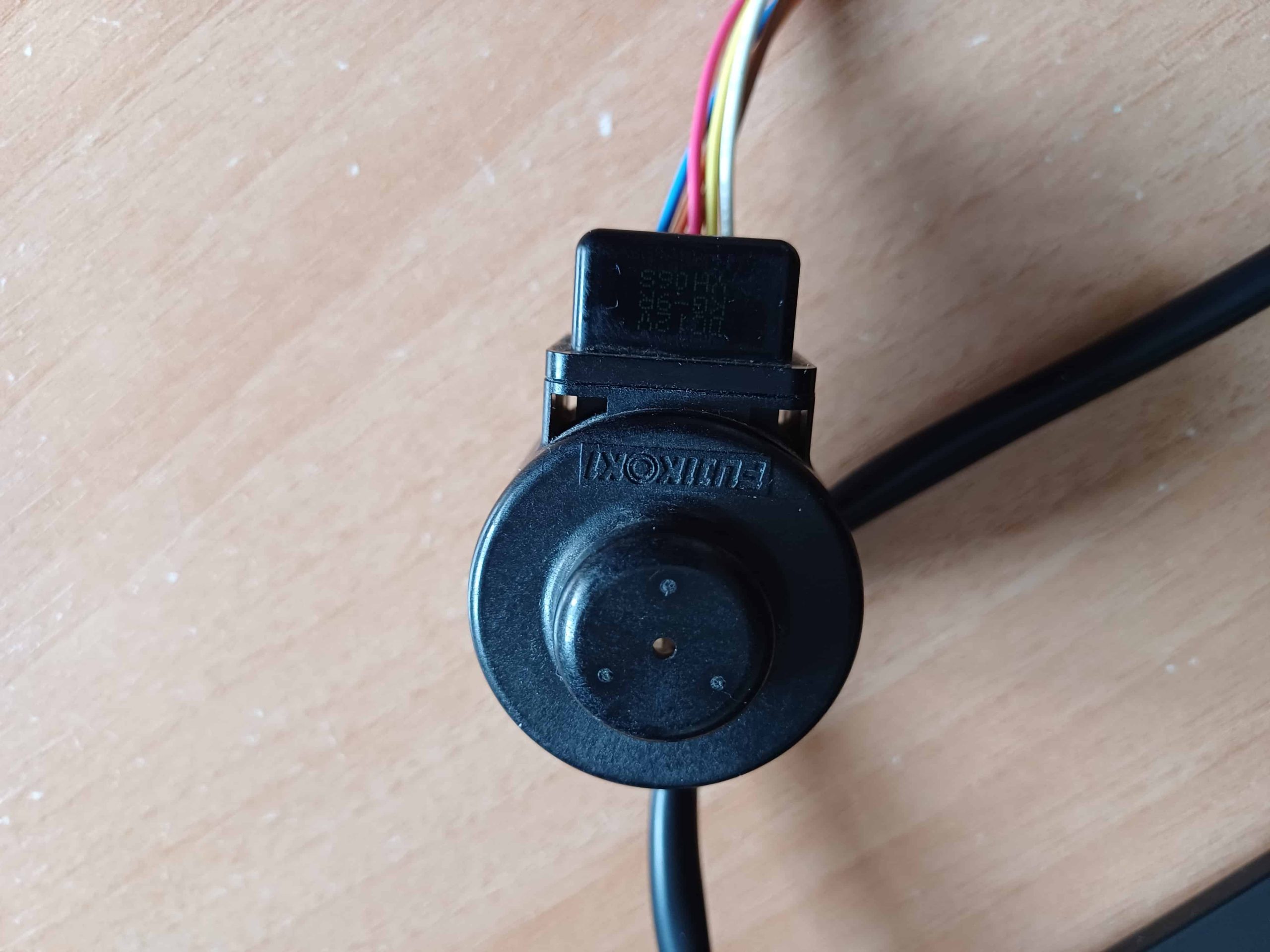

Estuve viendo las conexiones de cada uno de estos sensores midiendo en ohmios y observé que el conector verde que era el Sensor de Temperatura Compresor no estaba conectado al estar el conector roto. Cuando lo conecte en la placa ya funcionaba la máquina adecuadamente.

El coste total de los materiales 111,00 € (bobina KG-156R en 75,00 € + Filtros activos de factor de potencia el SACT32010F1 en 35,62 € + Circuito integrado IC4 TD62064APG en 0,38 €).

Para reparar esta máquina de aire acondicionado desde que se averió la máquina el día 01/06/2024 hasta que conseguí repararlo el día 13/08/2024, cerca de un mes y medía, dedicado en mis ratos libres buscando información de este equipo, tales como esquemas, viendo tutoriales de internet, hacer los pedidos y como no llegar a la conclusión de la avería. Desde luego con el tiempo que me he dedicado no me ganaría la vida reparando estas máquinas, sobre todo al no tener medios como una casa oficial, pero si puedo decir que le he dado una nueva vida a este equipo multisplit 3×1 de aire acondicionado.

Adjunto un resumen de la descripción de la avería en pdf, esquema y manual del equipo del aire acondicionado y video de funcionamiento de la máquina:
