Sustitución de placas electrónicas de aire acondicionado GENERAL

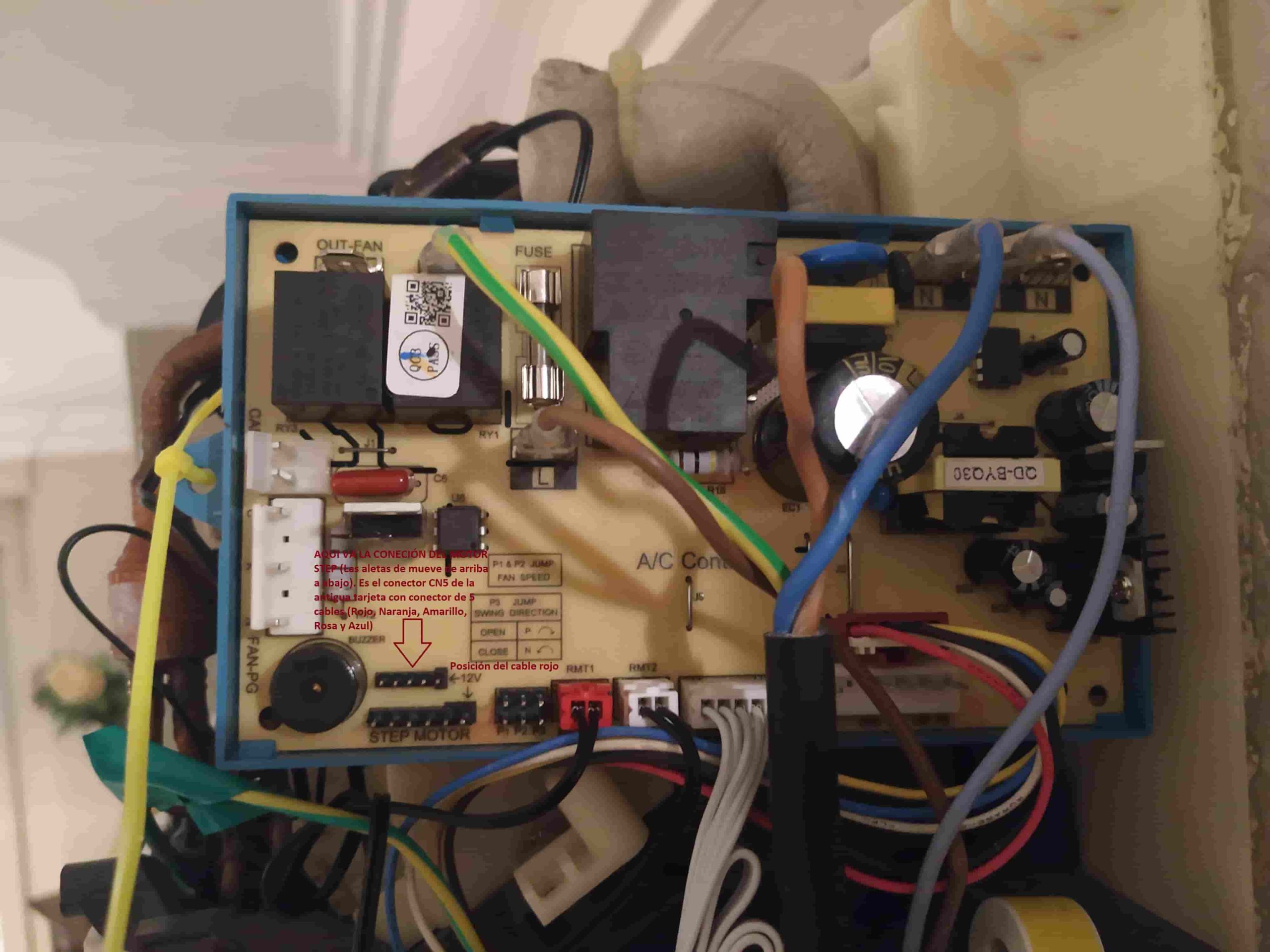

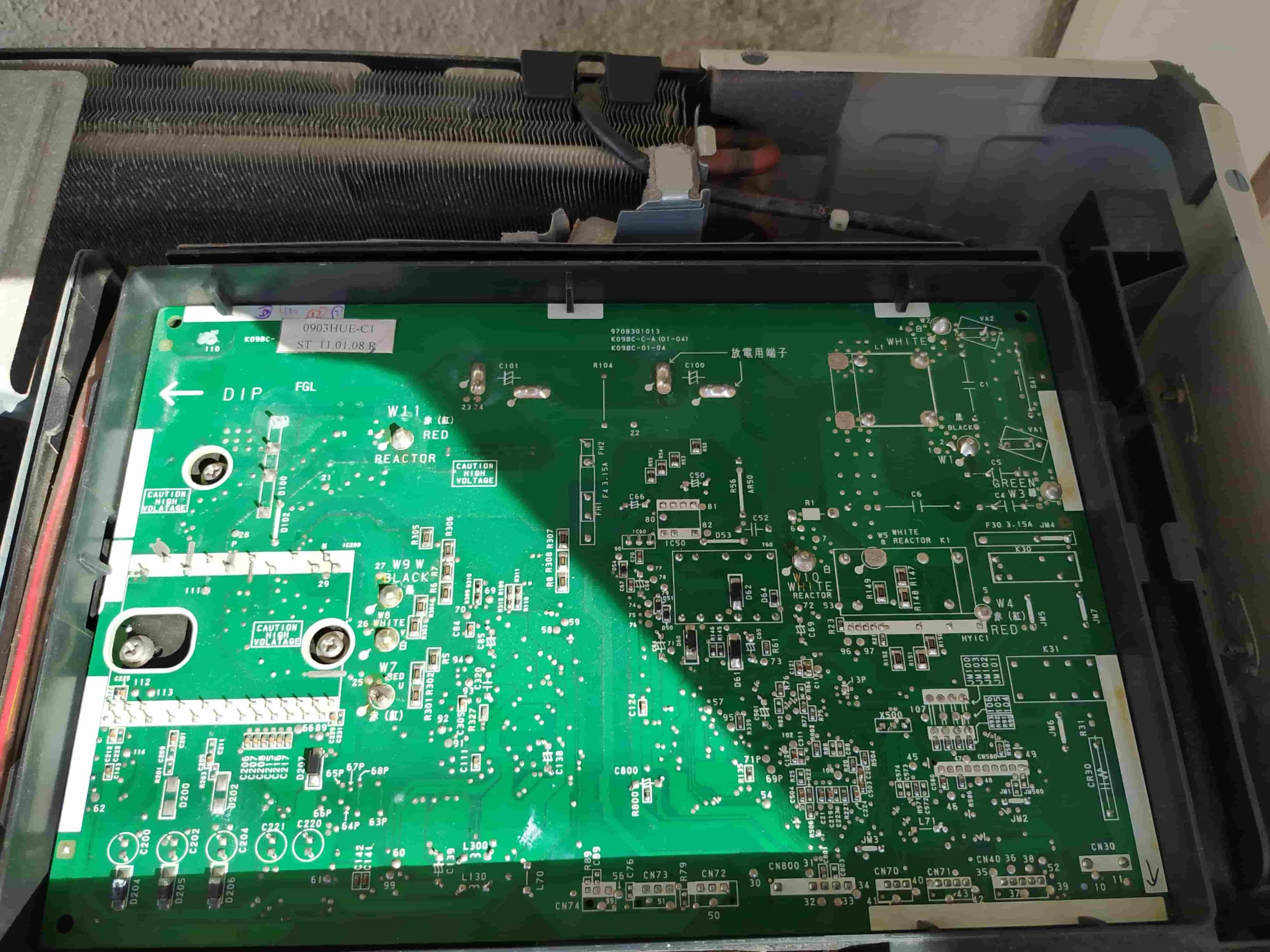

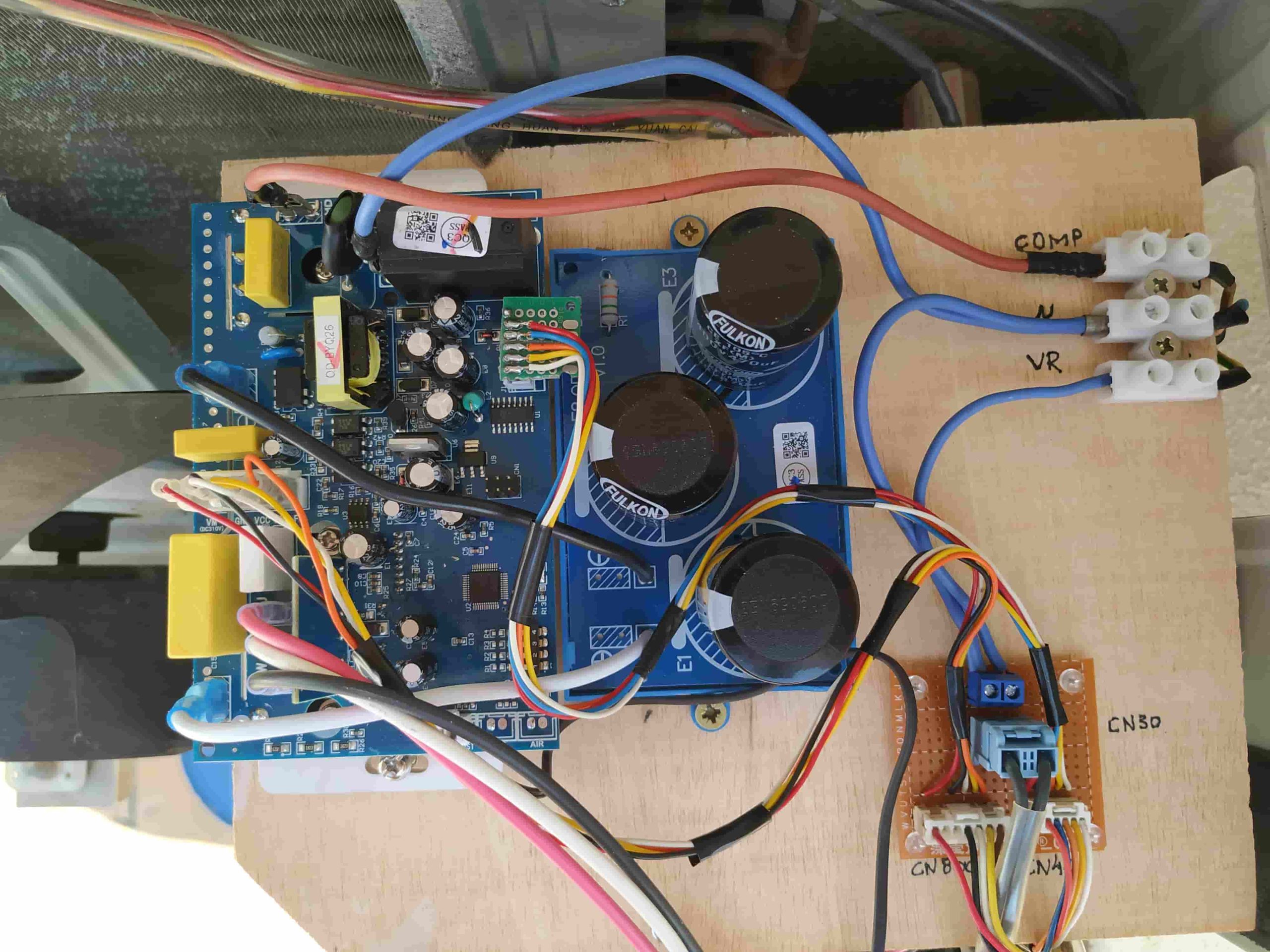

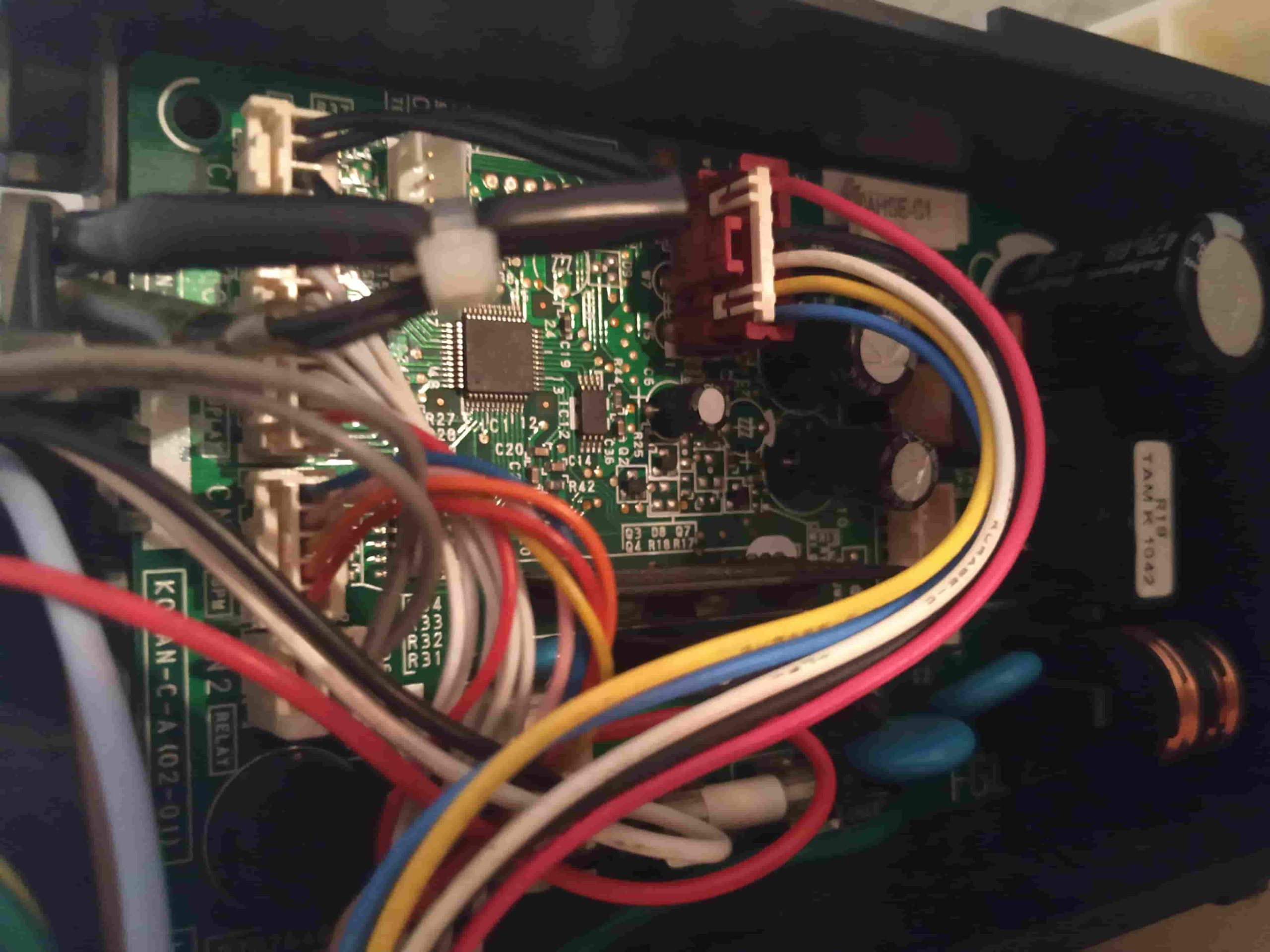

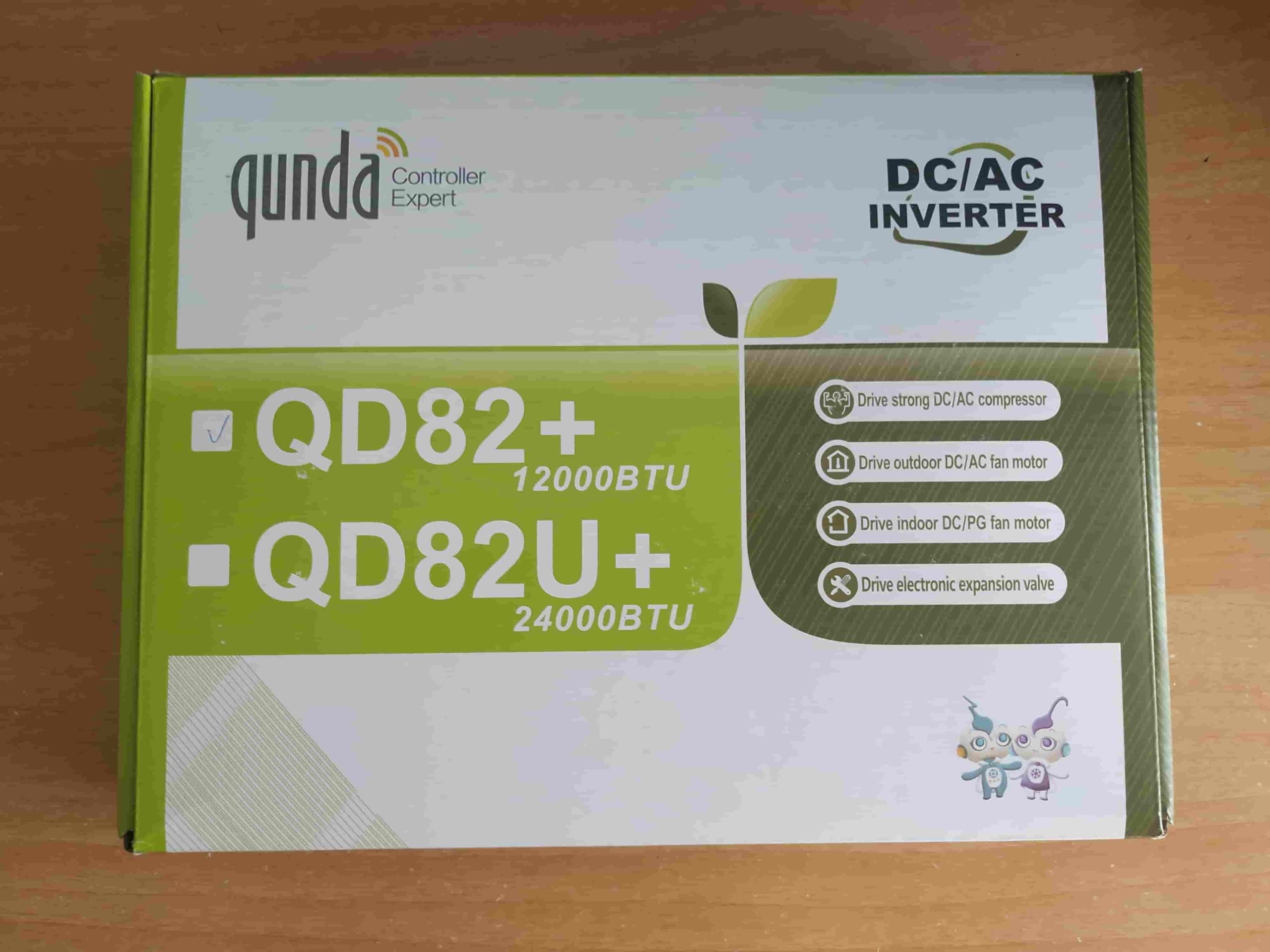

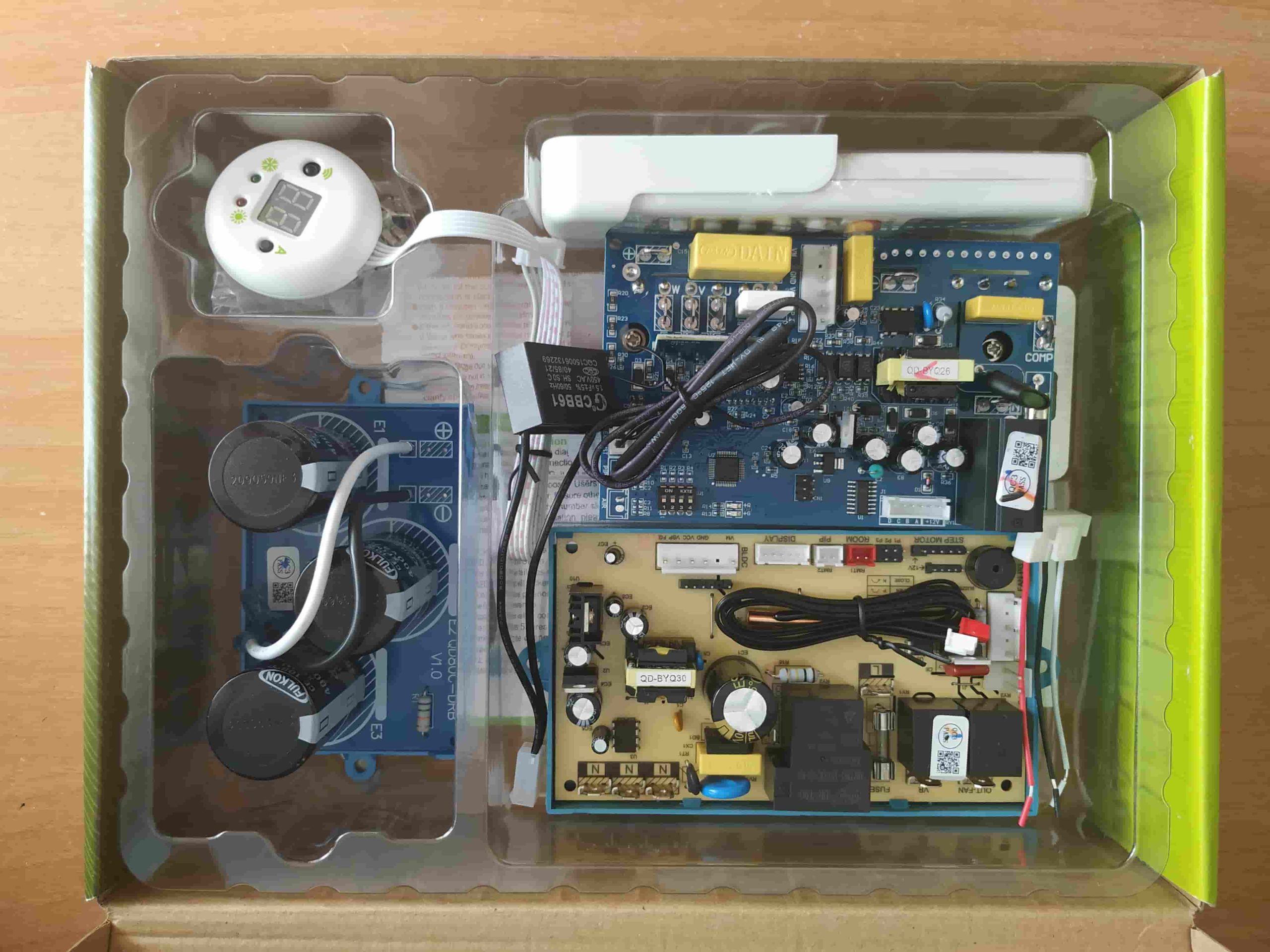

25/07/2023. El aire acondicionado del salón de la marca General modelo ASYA12LKC (Split unidad interior) y K09BC-0903HUE-C1 (condensadora unidad exterior) cuando está funcionando a los 3 o 4 minutos se apaga el aire acondicionado con el led verde (operation) del split se apaga y se enciende el led naranja (TIMER) y al cabo de 10 a 12“ se enciende el led naranja parpadeando 2 veces y se apaga repitiendo el ciclo a los 10 a 12”. Intente arreglar la placa de la unidad exterior modelo 9708301013 K09BC-C-A (01-04) no llegando a conseguir de donde venía el fallo, e incluso intente buscar dicho modelo de la placa estando en algunas páginas web descatalogada y en otras a un precio de 360 €, sin saber si me podría funcionar o no, de una máquina de más de 10 años instalada el día 15/06/2011. Me arriesgué y decidí instalarle una placa Universal AC/DC para sistema de Control de aire acondicionado dividido, placa QD82 + PCB con un precio de 105,00 €. Lo que hice fue adaptar las placas electrónicas del interior del Split y la placa electrónica de la condensadora de la unidad exterior con la placa universal QD82. Antes de decidirme estuve comprobando las compatibilidades de las conexiones de las placas universales existentes en el mercado, y este modelo universal QD82 era el más acorde al modelo ASYA12LKC (Split unidad interior) y K09BC-0903HUE-C1 (condensadora unidad exterior) de la marca General. Os adjunto en pdf resumen de los cambios llevados a cabo en la instalación, manual, esquema de conexión y fotografías. Al día de hoy 19/02/2025 esta funcionando el aire acondicionado y devuelta a una nueva vida este equipo con la sustitución de las placas electrónicas.
